Le code couleur des résistances reste le système de marquage standard pour les composants traversants utilisés en électronique. Chaque anneau peint sur le corps d’une résistance encode une partie de sa valeur ohmique, de son multiplicateur et de sa tolérance. Lire ces bandes correctement suppose de comprendre leur ordre, leur logique mathématique et les pièges concrets qui mènent à des erreurs de lecture.
Résistances traversantes et résistances SMD : deux systèmes de marquage distincts
Les calculateurs en ligne et les tableaux de référence se concentrent presque toujours sur les bandes de couleur. Ils omettent un point fondamental : la majorité des résistances modernes sont des CMS/SMD qui n’utilisent plus du tout ce système.
A découvrir également : Quelle est la durée de vie d'une résistance ?
Sur une résistance SMD, le marquage est alphanumérique. Trois ou quatre chiffres sont imprimés directement sur le composant. Les deux premiers chiffres donnent la mantisse, le dernier indique le multiplicateur. Par exemple, le code « 472 » signifie 4,7 kΩ. Une lettre peut compléter ce marquage pour préciser la tolérance ou le coefficient thermique.
La logique reste proche du code couleur (mantisse + multiplicateur), mais le support physique change tout. Un composant SMD de taille 0402 mesure environ un millimètre de long, ce qui rend toute bande de couleur physiquement impossible. Le code couleur ne concerne que les résistances traversantes, celles que l’on insère dans des trous sur un circuit imprimé ou sur une plaque d’essai.
Lire également : Quel est l'intérêt d'une résistance ?
Avant de chercher à décoder des couleurs, vérifier le type de composant évite une perte de temps. Si la résistance est plate et minuscule, sans anneau visible, c’est un composant SMD, et un tableau de correspondance de couleurs ne servira pas.

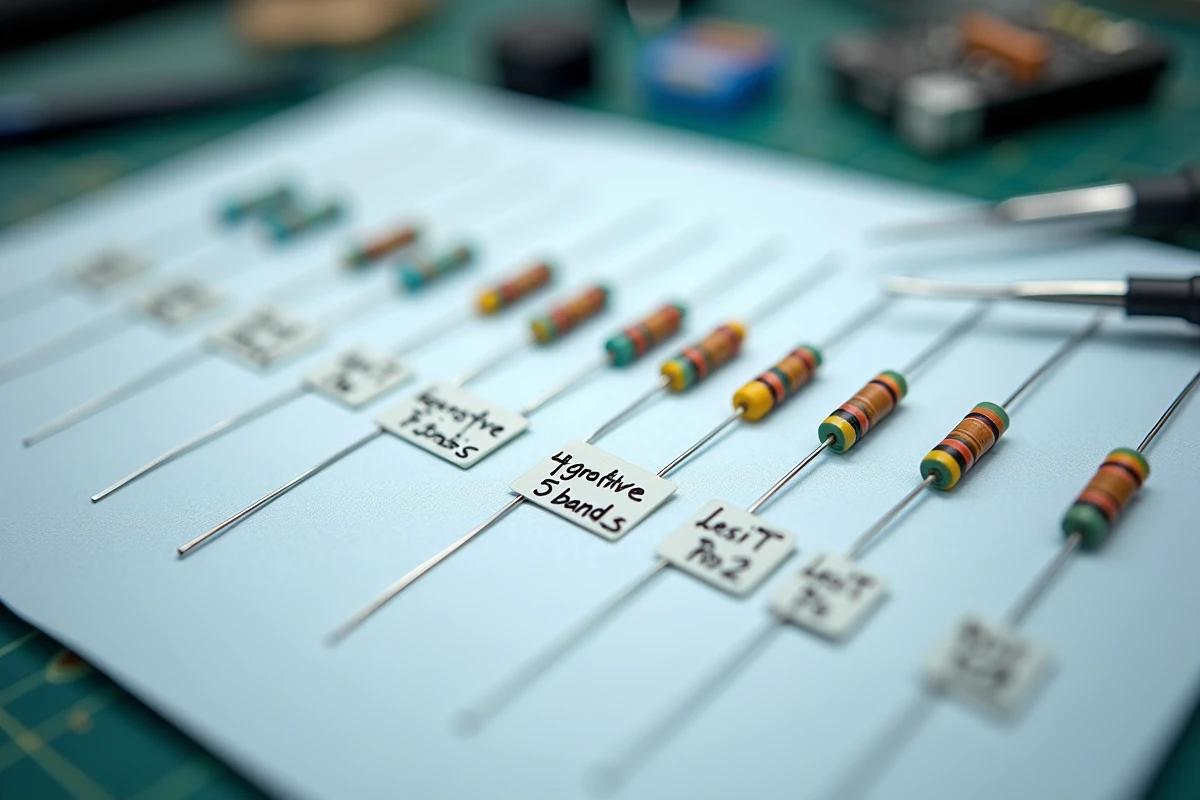

Sens de lecture du code couleur : identifier la première bande
La difficulté la plus fréquente n’est pas de retrouver quelle couleur correspond à quel chiffre. C’est de déterminer par quel bout commencer la lecture. Une erreur de sens donne une valeur complètement différente.
La bande de tolérance, souvent dorée ou argentée, se place toujours du côté droit. C’est le repère le plus fiable. Si aucune bande dorée ou argentée n’est visible, la bande la plus éloignée d’un groupe rapproché est généralement la tolérance.
- Sur une résistance à 4 bandes : les deux premières bandes donnent les chiffres significatifs, la troisième est le multiplicateur, la quatrième la tolérance.
- Sur une résistance à 5 bandes : les trois premières bandes sont les chiffres significatifs, la quatrième le multiplicateur, la cinquième la tolérance.
- Sur une résistance à 6 bandes : le schéma des 5 bandes s’applique, et la sixième bande indique le coefficient de température.
Le passage de 4 à 5 bandes change la précision de la valeur. Cinq bandes permettent trois chiffres significatifs au lieu de deux, ce qui affine la résolution. Les résistances de précision utilisent systématiquement ce format.
Tableau des couleurs de résistance et calcul de la valeur ohmique
Chaque couleur correspond à un chiffre, de 0 à 9, appliqué de façon identique pour les bandes de chiffres significatifs et pour le multiplicateur. Le multiplicateur est simplement une puissance de dix.
| Couleur | Chiffre | Multiplicateur | Tolérance |
|---|---|---|---|
| Noir | 0 | ×1 | – |
| Marron | 1 | ×10 | ±1 % |
| Rouge | 2 | ×100 | ±2 % |
| Orange | 3 | ×1 000 | – |
| Jaune | 4 | ×10 000 | – |
| Vert | 5 | ×100 000 | ±0,5 % |
| Bleu | 6 | ×1 000 000 | ±0,25 % |
| Violet | 7 | ×10 000 000 | ±0,1 % |
| Gris | 8 | – | ±0,05 % |
| Blanc | 9 | – | – |
| Or | – | ×0,1 | ±5 % |
| Argent | – | ×0,01 | ±10 % |
Prenons une résistance à 4 bandes : orange, violet, rouge, or. Les deux premiers chiffres sont 3 (orange) et 7 (violet). Le multiplicateur est ×100 (rouge). La tolérance est ±5 % (or). Résultat : 3 700 Ω, soit 3,7 kΩ avec une tolérance de ±5 %.
Avec 5 bandes, le même type de lecture s’applique en ajoutant un troisième chiffre significatif avant le multiplicateur. Un composant marron, noir, noir, marron, marron donne 100 × 10 = 1 000 Ω, soit 1 kΩ à ±1 %.
Erreurs courantes et limites du décodage visuel
Lire des bandes de couleur sur un composant réel est moins net que sur un schéma pédagogique. Plusieurs situations compliquent la tâche.
Le marron et le rouge se ressemblent sous un éclairage artificiel. L’orange et le jaune posent le même problème. Sur des composants anciens ou exposés à la chaleur, les pigments s’altèrent. Une résistance vieillie peut afficher des couleurs ambiguës que même un technicien expérimenté hésite à interpréter.
La solution la plus fiable reste la mesure directe. Un multimètre en mode ohmmètre donne la valeur réelle du composant en quelques secondes. Le code couleur sert surtout à identifier rapidement une résistance avant montage, ou à vérifier un schéma. Pour une valeur précise sur un composant douteux, la mesure prime.
Les moyens mnémotechniques circulent largement (« Ne Manger Rien Ou Jeûner, Voilà Bien Votre Grande Bêtise »), mais ils reposent sur la mémorisation d’un ordre fixe. Retenir que noir vaut zéro et que chaque couleur suit l’ordre du spectre lumineux (du sombre au clair) fonctionne de manière plus intuitive à long terme.
- Noir (0) et marron (1) sont les tons les plus sombres, en bas de l’échelle.
- Rouge (2) à jaune (4) suivent la progression spectrale visible.
- Vert (5) à violet (7) complètent le spectre.
- Gris (8) et blanc (9) ferment la série, du presque clair au plus clair.
Le code couleur de résistance reste un outil de terrain, rapide mais imparfait. Sur les composants traversants neufs et bien éclairés, il fonctionne sans ambiguïté. Sur du matériel récupéré ou des cartes anciennes, la prudence impose de croiser le décodage visuel avec une mesure au multimètre. La tendance vers le SMD et le marquage alphanumérique réduit progressivement la place des bandes de couleur dans la pratique quotidienne, sans les rendre obsolètes pour les montages expérimentaux et la maintenance.
