La résistance est le composant passif le plus répandu dans un circuit électrique, et pourtant son rôle dépasse largement la simple limitation du courant. Pour mesurer son intérêt réel, il faut observer ce qu’elle apporte en termes de protection, de régulation de tension, de dissipation de puissance et, plus récemment, d’efficacité énergétique dans les installations industrielles.
Résistance et efficacité énergétique : un levier sous-estimé en industrie
Les contenus pédagogiques décrivent la résistance comme un frein au passage du courant. Cette vision reste incomplète. Dans les procédés industriels actuels, le dimensionnement des résistances de puissance est un levier de décarbonation.
A lire en complément : Quelle est la durée de vie d'une résistance ?
Les bancs de charge, les résistances de freinage électrique et les résistances de dissipation sont directement intégrés aux plans d’efficacité énergétique des sites industriels. La hausse des prix de l’énergie pousse les exploitants à optimiser chaque composant du circuit de puissance, résistances comprises.
Les technologies varient (acier, alliages cuivre, résistances liquides) et le choix influe sur les pertes thermiques. Un mauvais dimensionnement gaspille de l’énergie sous forme de chaleur inutile. À l’inverse, une résistance adaptée au profil de charge du process réduit la facture électrique de façon mesurable, notamment dans les démarches ISO 50001 et les projets d’électrification des procédés industriels.
A lire en complément : Comment trouver le code couleur de résistance ?
Comparatif des principaux types de résistances et leurs applications

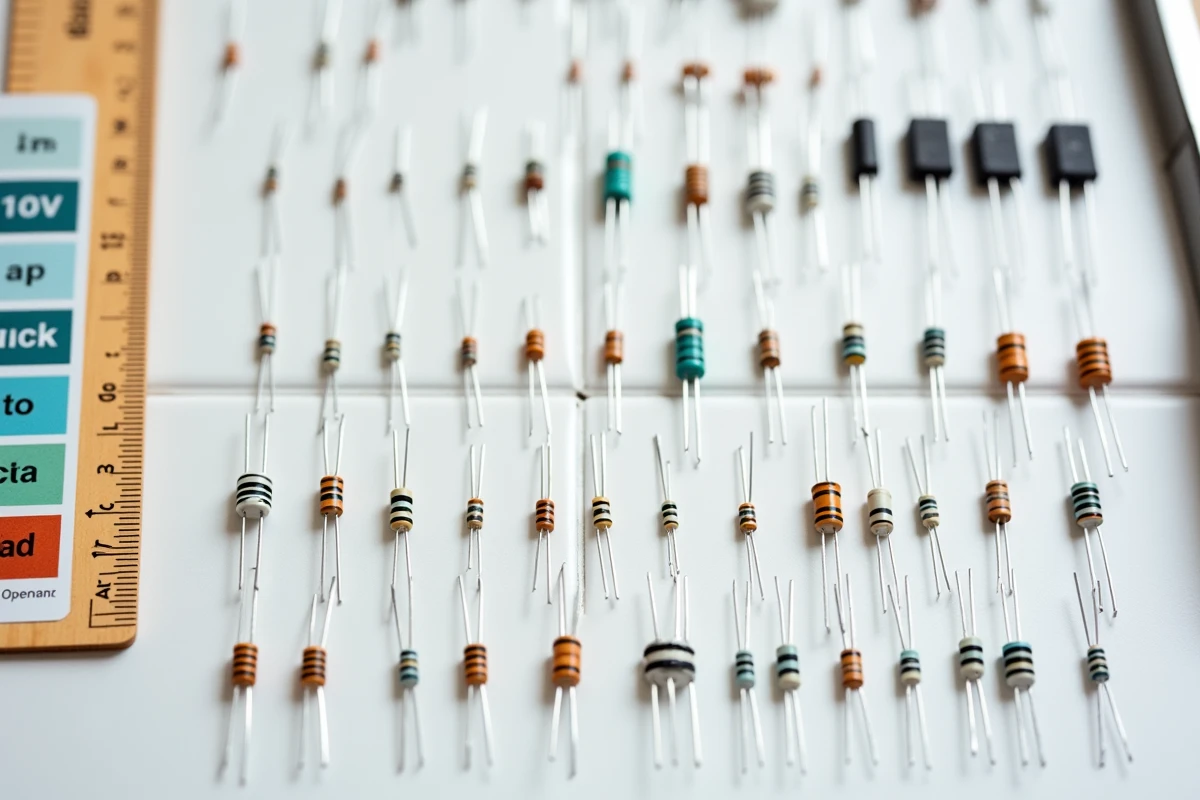

Toutes les résistances ne se valent pas. Le choix dépend du circuit cible, de la précision requise et des contraintes de température. Voici un comparatif des familles les plus courantes :
| Type de résistance | Matériau | Précision | Tolérance en température | Applications typiques |
|---|---|---|---|---|
| Film carbone | Carbone | Moyenne | Modérée | Circuits grand public, électronique courante |
| Film métal | Alliage métallique | Élevée | Bonne | Instrumentation, mesure de précision |
| Bobinées | Fil résistif enroulé | Très élevée | Excellente | Puissance élevée, freinage moteur |
| CMS (montage en surface) | Couche mince ou épaisse | Variable | Bonne | Cartes compactes, électronique embarquée |
| Variable (potentiomètre) | Piste résistive | Faible à moyenne | Modérée | Réglage de volume, calibration |
Les résistances bobinées supportent les puissances les plus élevées, mais leur encombrement les exclut des cartes miniaturisées. Les composants CMS dominent l’électronique moderne grâce à leur taille réduite, au prix d’une capacité de dissipation plus limitée.
Le type de résistance conditionne la fiabilité du circuit entier. Choisir un film carbone là où une bobinée s’impose, c’est risquer une surchauffe et une panne prématurée.
Loi d’Ohm et dimensionnement : ce que la formule change en pratique
La loi d’Ohm (U = R x I) relie tension, résistance et intensité. Sur le papier, c’est une formule scolaire. En pratique, elle détermine chaque décision de conception.
Un concepteur qui alimente une LED doit calculer la valeur de résistance nécessaire pour que le courant traversant le composant reste sous son seuil de destruction. Trop faible, la résistance laisse passer un courant excessif et la LED grille. Trop élevée, la luminosité chute au point de rendre le composant inutile.
La résistance protège les composants sensibles contre les surintensités. Ce rôle de protection est le plus visible dans les circuits à LED, mais il s’applique à tous les composants dont la plage de courant admissible est étroite : capteurs, microcontrôleurs, transistors de commande.
Division de tension dans un circuit
Deux résistances en série forment un diviseur de tension. Ce montage élémentaire permet d’adapter un signal à l’entrée d’un composant qui accepte une tension plus basse que celle de l’alimentation.
Le rapport entre les valeurs des deux résistances fixe la tension de sortie. Ce principe est utilisé dans la quasi-totalité des circuits analogiques : adaptation de niveaux logiques, biasing de transistors, lecture de capteurs analogiques. Sans diviseur de tension, la plupart des circuits mixtes ne fonctionneraient pas.
Résistances et normes des installations basse tension
Le cadre réglementaire des installations électriques basse tension a été significativement actualisé ces dernières années. Les résistances de protection, de mise à la terre et de limitation de courant de défaut sont directement concernées par ces évolutions normatives.
Les cours généralistes expliquent le fonctionnement d’une résistance mais ignorent presque toujours cette dimension réglementaire. Les points à retenir :
- Les résistances de mise à la terre du neutre limitent le courant de défaut dans les réseaux industriels et doivent être dimensionnées selon les schémas de liaison à la terre (régime IT, TN ou TT)
- Le choix de la valeur de résistance de neutre conditionne le seuil de déclenchement des protections différentielles, ce qui impacte directement la sécurité des personnes
- Les résistances de freinage dans les variateurs de vitesse doivent supporter la puissance régénérée par le moteur, sous peine de destruction du variateur ou d’arrêt de la ligne de production
Le non-respect du dimensionnement normatif expose à des risques électriques graves et à la non-conformité de l’installation.
Filtrage de signaux électriques : la résistance au-delà du courant continu
Associée à un condensateur, la résistance forme un filtre RC. Ce type de filtre atténue les fréquences indésirables dans un signal. En filtrage passe-bas, la résistance et le condensateur définissent ensemble la fréquence de coupure.
Les filtres RC servent au traitement du signal dans les circuits audio et les capteurs. Ils éliminent le bruit haute fréquence qui parasite les mesures ou dégrade la qualité sonore. La valeur de la résistance détermine la bande passante du filtre : modifier la résistance, c’est modifier le comportement fréquentiel du circuit.
Ce rôle de filtrage reste peu abordé dans les présentations courantes du composant, alors qu’il représente une part significative des applications réelles des résistances dans l’électronique embarquée et l’instrumentation.
La résistance reste le composant le moins spectaculaire d’un circuit, mais aussi celui dont l’absence se remarque le plus vite. Qu’il s’agisse de protéger une LED, de dimensionner un banc de freinage industriel ou de filtrer un signal analogique, chaque résistance remplit une fonction précise que rien d’autre ne peut assurer au même coût. Son intérêt se mesure à la fiabilité et à l’efficacité du système qu’elle intègre.
